Automation One hat Produkte und Lösungen, um automatisiert Messdaten zu erfassen
Unser Ziel: Mehr Transparenz durch Digitalisierung schaffen
Betriebliche Abläufe effizienter zu gestalten oder Ressourcenverbrauch zu reduzieren ist heute wichtiger denn je. Grund sind steigende Kosten, Nachweisverpflichtungen und ein erhöhter Nachhaltigkeitsanspruch.
Messreihen geben einen Überblick über Prozesse, lassen Trends erkennen, machen Belastungsspitzen sichtbar und schaffen die Grundlage für Optimierungsmaßnahmen.
Doch wie lassen sich Messreihen automatisiert erheben, egal welchen Ursprungs die relevanten Daten sind? Es ist das Internet der Dinge, das uns die Infrastruktur für diese Aufgabe zur Verfügung stellt. Vom Ort des Geschehens bis zur Monitoring- und Analysesoftware auf dem Server im Rechenzentrum sorgt die IoT-Infrastruktur für die Erfassung der Messdaten, deren lokale Vorverarbeitung und den sicheren Transport der Daten durch das Internet.
Automation-One bietet Ihnen Produkte und Lösungen, um Vorgänge vor Ort durch automatisierte Erfassung von Messdaten kalkulierbar zu machen. Durch Kalkulation reduzieren Sie Risiken, können besser planen und dadurch wirtschaftlicher agieren.
Schützen Sie mit IoT Gateways Ihre Investitionen und bleiben zudem flexibel
IoT-Anbindung für Bestandsanlagen und in Serie befindliche Produkte
Automation-One bietet seinen Kunden ganzheitliche Lösungen. Unsere mehrjährige Erfahrung im Bereich IoT-Ertüchtigung von Bestandsanlagen und Geräten sowie der Wunsch, unseren Kunden dafür optimal geeignete Produkte anzubieten, hat zu unserer Eigenentwicklung der Automation-One Gateway Produktfamilie geführt.
Unsere Gateways verwenden ausschließlich Standardschnittstellen und sind mit Open Source Software Werkzeugen programmierbar.
Mit unseren Gateways adaptieren Sie problemlos an vorhandene Bestandstechnik, erfassen die relevanten Gerätedaten über Industrie- und IT-übliche Schnittstellen und senden die Daten an einen Server Ihrer Wahl.
Die Flexibilität unserer Technik bietet Ihnen somit einen hohen Investitionsschutz.
IoT Edge Gateways
Eine Plattform für alle Aufgaben
Automation-One bietet eine Edge Gateway Plattform für nahezu alle Anwendungsfälle. Die Hardware basiert auf einer leistungsstarken ARM® Cortex®-A7 CPU, die Schnittstellen sind für IoT-Aufgaben optimiert. Mit dem montage-freundlichen Gehäuse für die 35mm Normtragschiene ist das Gateway für den Einbau in Installationsverteiler sowie industrielle Schaltschränke gleichermaßen geeignet.
Informationen zur Hardware
Ein Edge Gateway vermittelt intelligent zwischen Feldtechnik und IP-basierten Diensten (IP = Internet Protokoll). Daher benötigt das Edge Gateway Schnittstellen zur Anbindung an beide Welten. Zur Anbindung an die Feldtechnik stehen eine LAN-Buchse (Domain 1) und eine RS485 Schnittstelle zur Verfügung. Die Anbindung an ein weiteres Netzwerk (Domain 2) erfolgt über die zweite LAN-Buchse. Die funkfähigen Varianten verfügen über eine weitere, zusätzliche RS484/RS422 Schnittstelle, über eine WLAN/BLE Funktion und optional über 4G oder 5G Mobilfunk.
Informationen zur Software
Für alle Gateway Varianten steht eine embedded Yocto Linux Software Plattform zur Verfügung, mit der Sie Ihre eigene Linux Distribution für Ihre projektspezifische Applikationssoftware erstellen. Sie haben die Wahl zwischen einem sehr schlanken, auf das Nötigste reduzierten embedded OS und einer erweiterten Version, die bereits Linux Pakete für gängige IoT Aufgaben im Yocto Rezept beinhaltet. Beide Versionen stehen auf Github zur Verfügung und können von dort heruntergeladen werden.
Software Development Kits
Angesteckt und los geht’s!

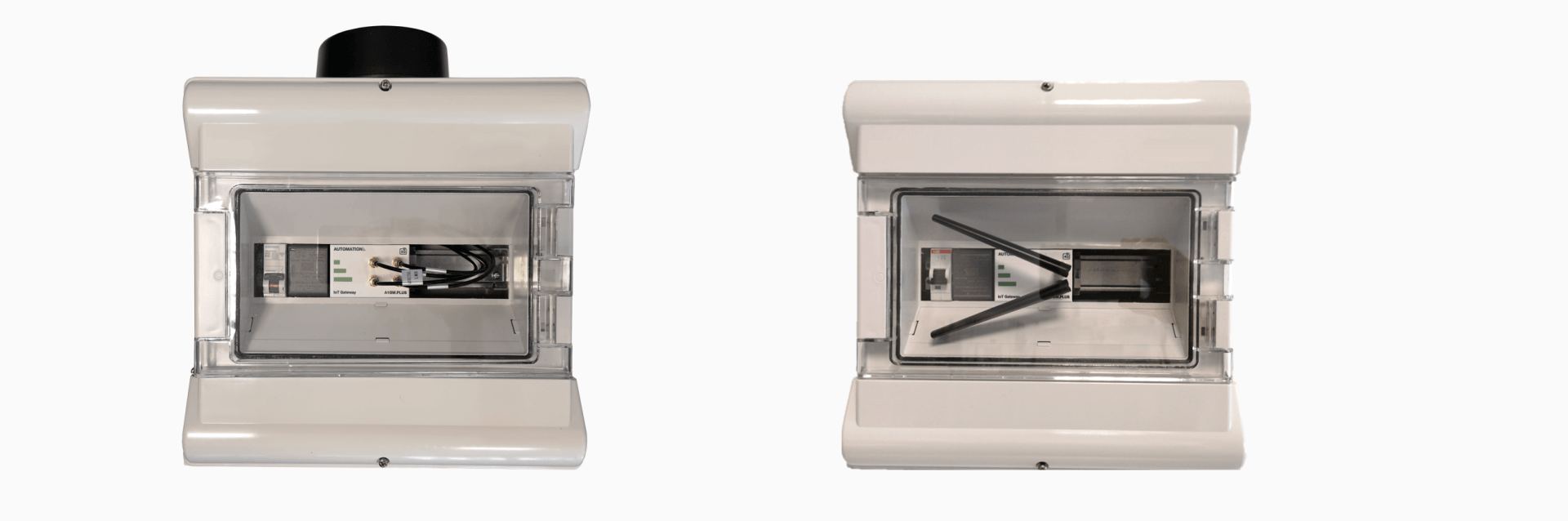

Unsere SDKs sind aufgebaut in einem Installationskleinverteiler mit 12TE Platz auf der Hutschiene, der auch für den Außenbereich einsetzbar ist. Je nach eingebautem Edge Gateway wird zwischen drei Ausführungen unterschieden.
Alle SDKs verfügen über einen 230V Netzstecker für die Spannungsversorgung und einen Datenstecker für die USB-A Buchse an Ihrem Entwicklungsrechner. Sind beide Stecker verbunden, können Sie nach dem Einschalten bereits eine Verbindung zum vorinstallierten embedded Linux OS mit einem Terminalprogramm herstellen. Vorinstallierte Python Skripts für verschiedenste Aufgaben aus dem IoT-Anwendungsbereich erleichtern Ihnen den Einstieg.
Die SDK-Varianten mit 4G oder 5G Mobilfunk Funktion sind bereits mit den jeweiligen Antennen ausgestattet, eine SIM-Karte muss noch eingesteckt werden.
Projekte
Typischer Einsatz der Automation-One Edge Gateways
Die universellen Automation-One Edge Gateways werden in unterschiedlichsten Anwendungen eingesetzt.
Vor Ort, also im „Feld“, bieten Sensoren, Aktoren, Geräte und Anlagen in der Regel eine serielle Schnittstelle oder eine IP-Schnittstelle für den Abgriff der Daten. Die IP-Schnittstelle ist die modernste der beiden Möglichkeiten. Zur Herstellung einer Datenverbindung ist in diesem Fall lediglich ein Netzwerkkabel nötig. Im Falle einer seriellen Schnittstelle ist das meistens die zweiadrige RS485 Schnittstelle. Die gebräuchlichen Protokolle Modbus, MBus und BACnet nutzen diese RS485 Schnittstelle zur Übertragung der Daten.

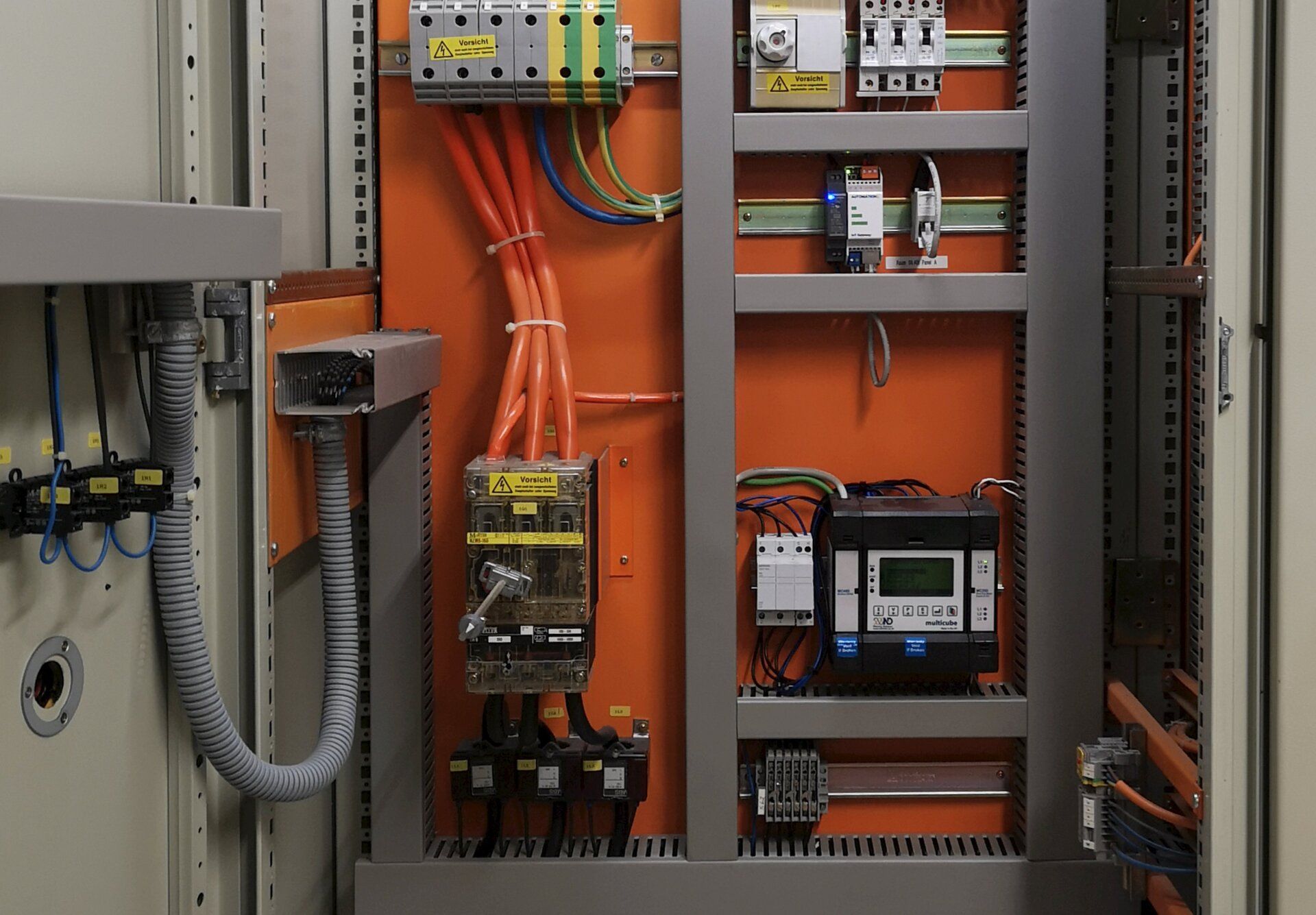

Für einfache Sensoren, wie z.B. Feuchte- oder Temperatursensoren, die das Messergebnis z.B. in Form einer 0-10 V Spannung ausgeben, gibt es sogenannte IO-Komponenten, die diesen Spannungswert in einen digitalen Modbus Wert umwandeln. Diese IO-Komponenten sind, wie auch das Automation-One Gateway, in einem Gehäuse zur Montage auf der TS35 Tragschiene erhältlich. So können alle Lösungsbestandteile zur Erfassung von Messreihen komfortabel in einem Installationskleinverteiler montiert werden.

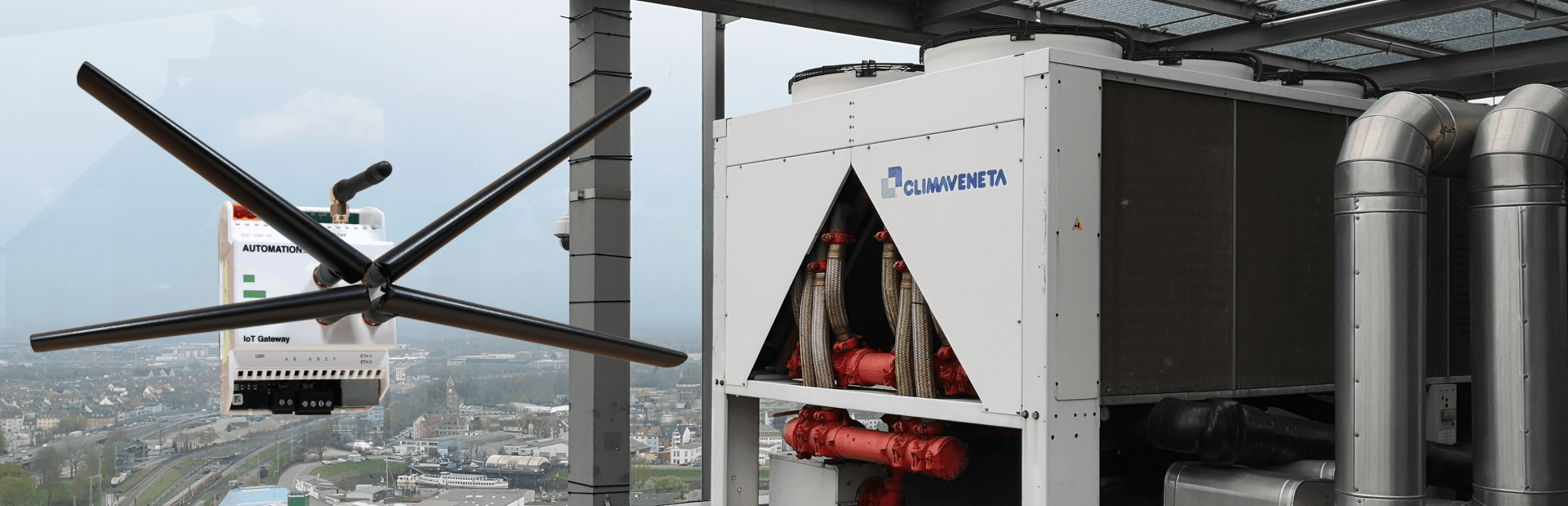

Die Anbindung an den Server, also die Recheneinheit, die die Daten benötigt, erfolgt entweder über einen der beiden LAN-Anschlüsse der Edge Gateways, oder über WLAN oder das Mobilfunknetz. Um die Vorteile eines 5G Campus Netzwerkes nutzen zu können, ist auch eine Edge Gateway Variante mit 5G Mobilfunk Modem erhältlich.
-
![]()
Aufgabenstellung
ButtonAufgabenstellung

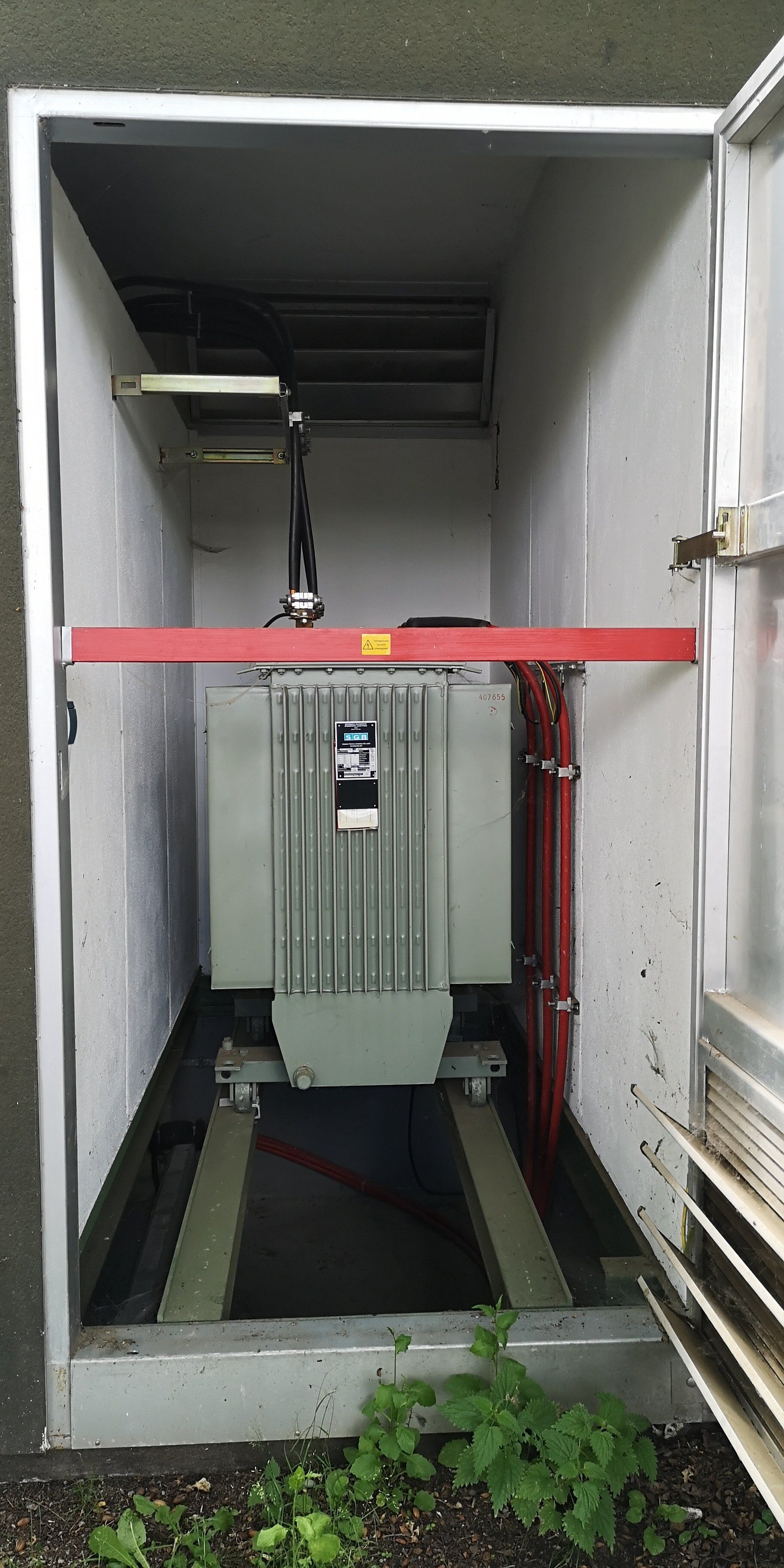

Übertragung und Übergabe aktueller Spannungswerte einer Kabelverteilstation (KVS) an einen 500 Meter entfernten regelbaren Ortsnetztransformator (rONT)
Bedürfnisse des Kunden
Regelung der Trafostation zur Vermeidung von überhöhter Spannungswerte an der KVS.
Die Lösung
Dem in der Trafostation neu installierten rONT werden für Regelungszecke die aktuellen Istwerte der Netzspannung an der KVS übermittelt.
-
![]()
Aufgabenstellung
ButtonAufgabenstellung

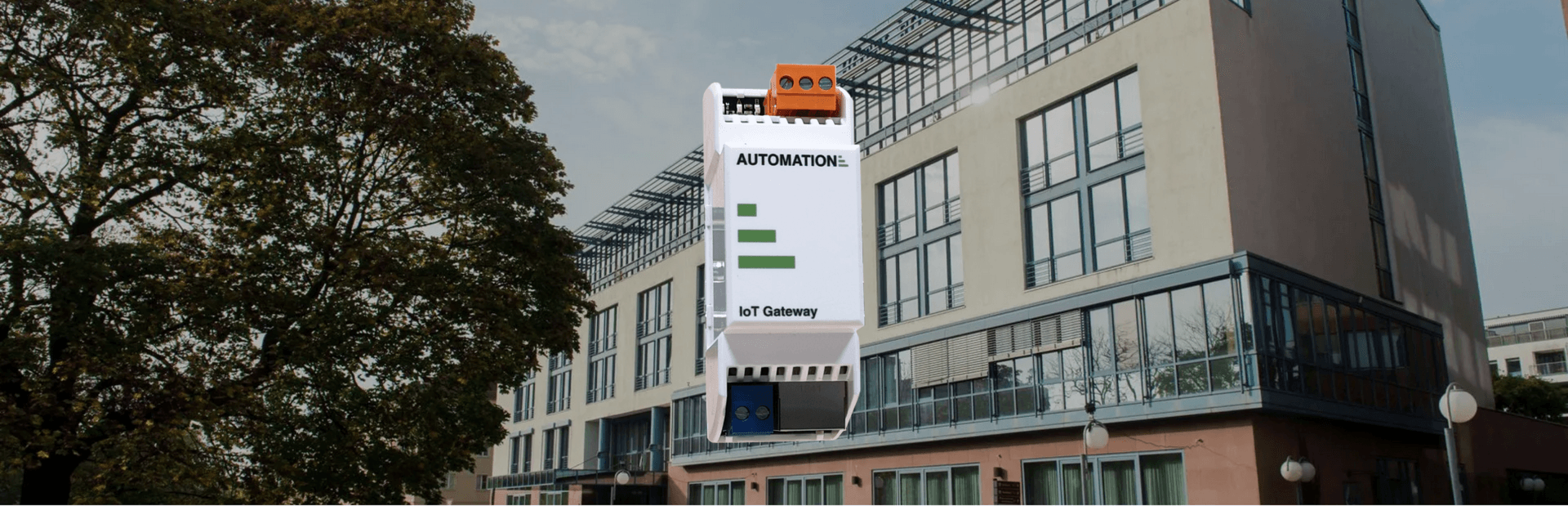

Modernisierung eines Messgeräte Netzwerkes in einem Shopping Center.
Bedürfnisse des Kunden
Die Zuverlässigkeit der Datenübertragung muss hergestellt werden. Die Investitionskosten sollen gering gehalten werden.
Die Lösung
15 Stück A1GW.BASIC Gateways sammeln die seriellen modbus RTU Daten innerhalb definierter Verdrahtungs-Cluster. Die Edge Gateways speichern und übermitteln die Daten nach Kundenspezifikation.

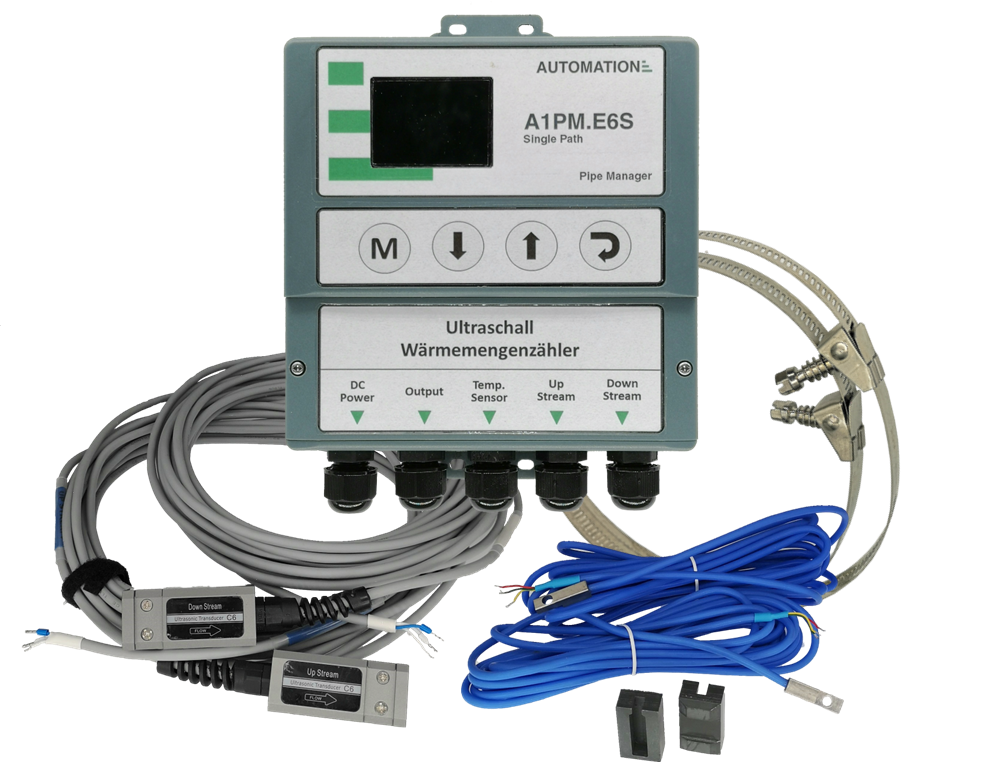

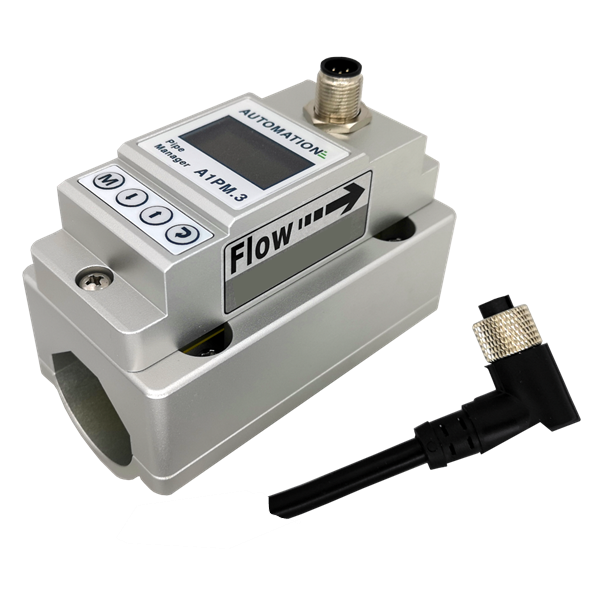

Verbrauchszähler: Ultraschall-Durchlfusszähler, Wärme-/Kältemengenzähler und Stromzähler
Verbrauchszähler einfach nachrüsten und mit Ultraschall stabil messen

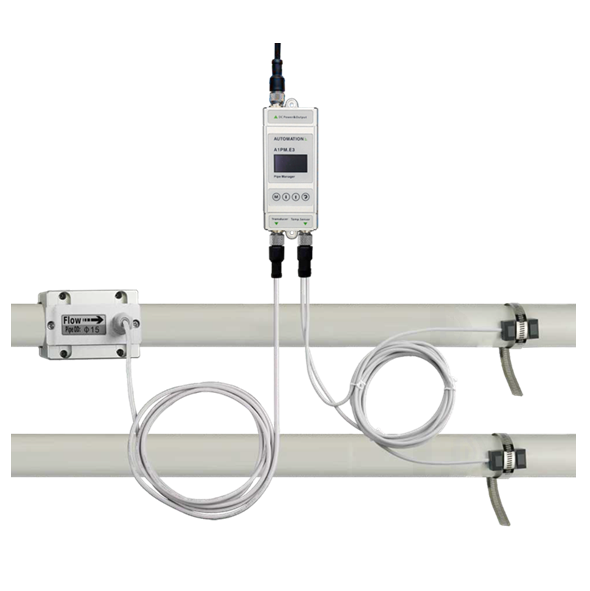

Unsere Verbrauchszähler sind flexibel einsetzbar und sind leicht in Ihre Infrastruktur zu integrieren. Zum Beispiel muß für die Installation von Durchfluss- oder Wärme-/Kältezählern das Rohr nicht geöffnet und der Betrieb nicht unterbrochen werden. Die "Clamp-On" Montage ist denkbar einfach und schnell, denn der Zähler wird einfach "huckepack" auf das Rohr gesetzt.
Infomieren Sie sich hier über unsere Verbrauchszähler.
Erhältlich sind unsere Produkte im
Gatewayshop24.
